隔離式安全柵

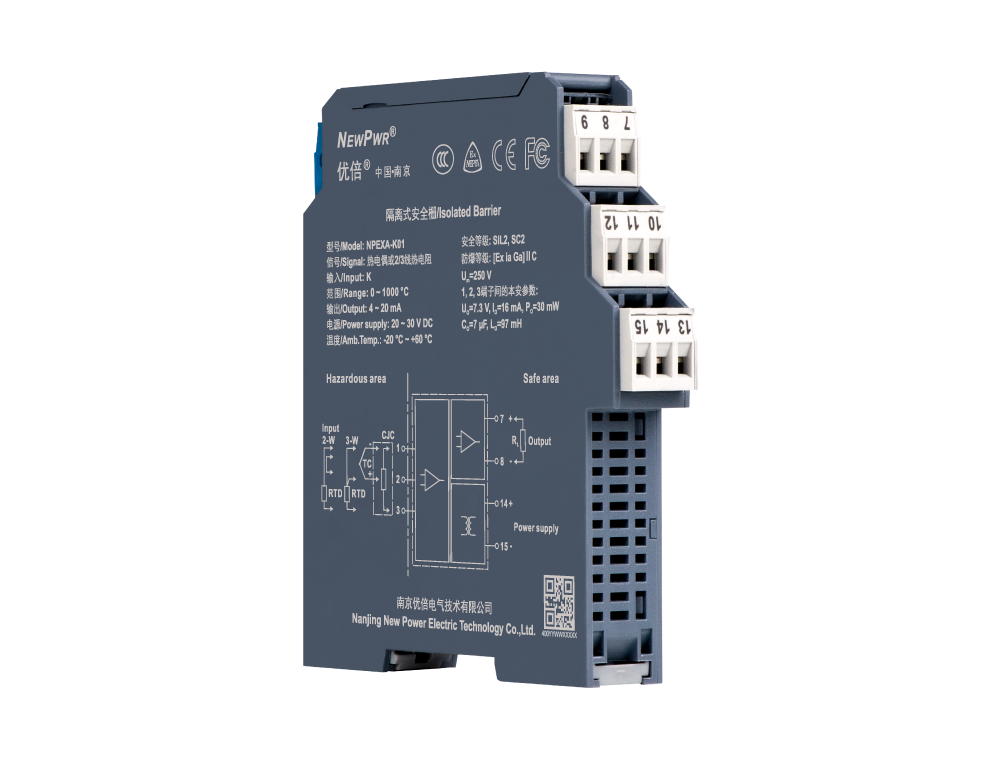

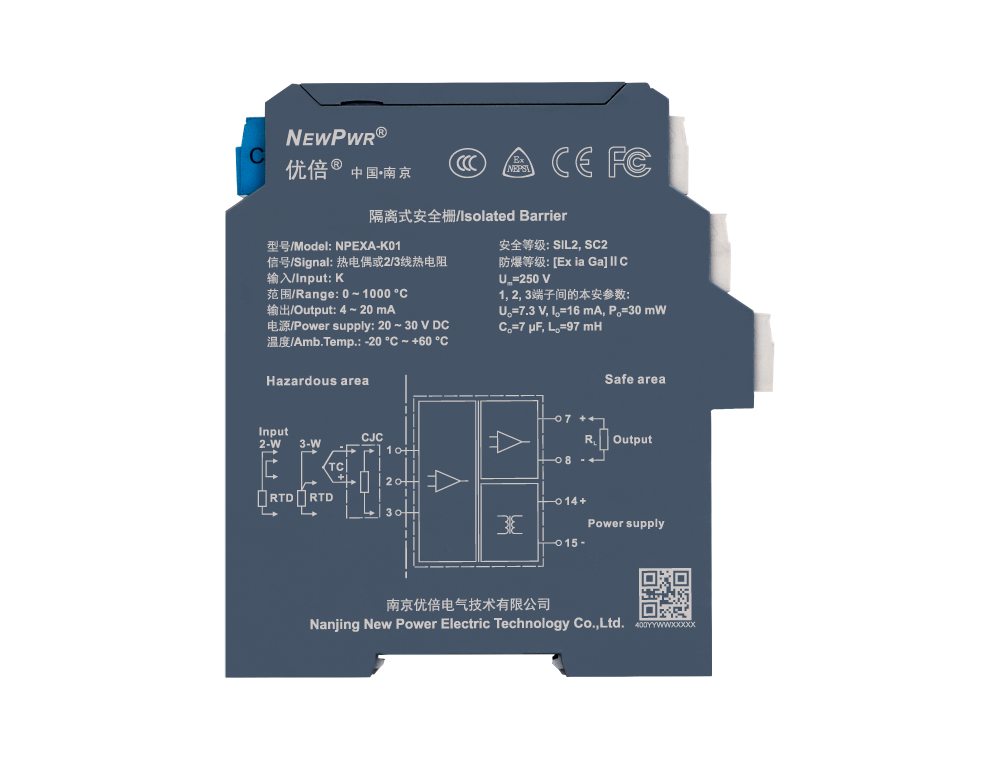

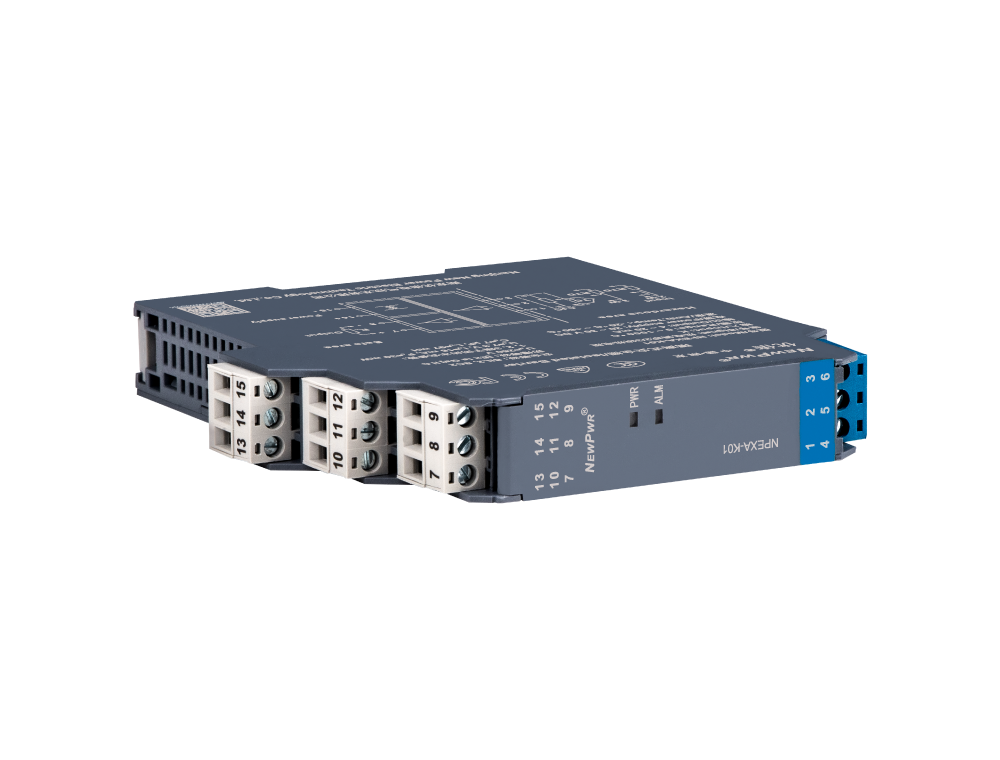

NPEXA-K01

溫度型輸入安全柵，將危險區的熱電偶、熱電阻信號，經隔離轉換為4~20mA電流信號輸出到安全區(其他輸出信號類型產品，具體型號見型譜)，外置冷端補償端子。該產品安全等級達到SIL2要求，需要獨立供電，輸入、輸出和電源三端隔離，具有在線故障自診斷功能。

輸入

熱電偶TC/熱電阻RTD

輸出（具體型號見型譜）

4～20 mA

通道

一入一出

供電

24 V DC端子供電導軌總線供電

NPEXA-K01

產品介紹技術參數 配件下載

加入對比加入選型

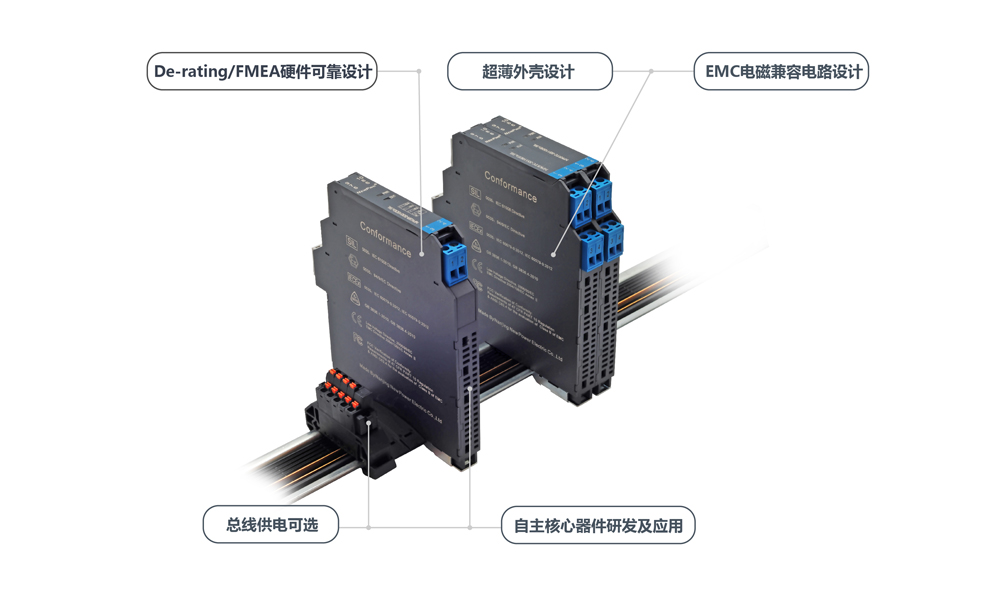

【核心技術】

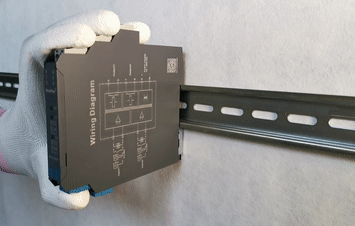

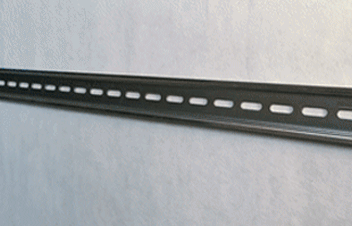

【安裝與拆卸】

安裝拆卸

【技術參數】電源輸入輸出傳輸特性基本參數 EMC特性工作環境狀態描述【機械特性】機械特性【認證信息】認證信息

電源

供電電源	20 ~ 30 V DC

輸入

輸入信號	K、E、S、B、J、T、R、N等熱電偶；Pt100、Cu100、Cu50熱電阻
引線電阻	≤ 20 Ω/線

輸出

輸出信號	4 ~ 20 mA
允許負載	RL ≤ 500 Ω

傳輸特性

轉換精度	信號類型	測量范圍	量程范圍/轉換精度
	E	-100 ℃ ~ +1000 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	K	-200 ℃ ~ +1372 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	J	-100 ℃ ~ +1200 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	N	-200 ℃ ~ +1300 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	S	-50 ℃ ~ +1768 ℃	＜500 ℃，±0.5 ℃	≥500 ℃，±0.1 %F.S.
	R	-50 ℃ ~ +1768 ℃	＜500 ℃，±0.5 ℃	≥500 ℃，±0.1 %F.S.
	T	-20 ℃ ~ +400 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	B	+400 ℃ ~ +1820 ℃	＜500 ℃，±0.5 ℃	≥500 ℃，±0.1 %F.S.
	Pt100	-200 ℃ ~ +850 ℃	＜100 ℃，±0.1 ℃	≥100 ℃，±0.1 %F.S.
	Cu50	-50 ℃ ~ +150 ℃	＜100 ℃，±0.1 ℃	≥100 ℃，±0.1 %F.S.
	Cu100	-50 ℃ ~ +150 ℃	＜100 ℃，±0.1 ℃	≥100 ℃，±0.1 %F.S.
溫度漂移	30 ppm/℃

基本參數

補償精度	1 ℃ (補償范圍：-20 ℃ ~ +60 ℃)
響應時間	≤ 800 ms
工作功耗	≤ 1.1 W

EMC特性

電磁兼容	IEC 61326-3-1
介電強度	≥ 3000 V AC (本安側與非本安側)；≥ 1500 V AC (電源與非本安側)
絕緣電阻	≥ 100 MΩ (輸入/輸出/電源)

工作環境

工作溫度	-20 ~ +60 ℃
存儲溫度	-40 ~ +80 ℃
應用場合	安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備

狀態描述

安全狀態

輸出信號小于3.6 mA或大于21.5 mA

機械特性

連接方式	螺釘連接
規格尺寸	寬17.8 mm×高110 mm×深117 mm
安裝方式	DIN35 mm導軌安裝

認證信息

產品認證	NEPSI, SIL, CE, FCC, CCC
設備類型	Type B
硬件故障裕度(HFT)	0
安全完整性等級	SIL2
λS (1 FIT=10-9/h)	191.82 FIT
λDU (1 FIT=10-9/h)	13.15 FIT
λDD (1 FIT=10-9/h)	84.57 FIT
λTOTAL (1 FIT=10-9/h)	288.24 FIT
SFF	94.44%
PFDavg(T1=1Y)	5.76E-05
PFH	1.32E-08 1/h
防爆等級	[Ex ia Ga]ⅡC
最高電壓（Um）	250 V
Uo	7.3 V (1、2、3端子間)
Io	16 mA (1、2、3端子間)
Po	30 mW (1、2、3端子間)
Co	7 μF (1、2、3端子間)
Lo	97 mH (1、2、3端子間)
